NE555発振回路　　　５５５発振器　　　　　　
　　NE555
高精度タイマー用IC NE555は、簡単な回路で、発振回路やタイマー
回路を作ることができます。
　　駆動電圧は、3～16Vと広く4～11Vの範囲で、安定した発振をしま
す。

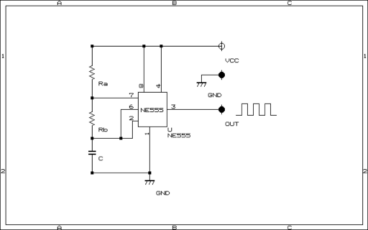

　基本回路
　　基本回路は、回路図のようになります。
　　回路を作るときの注意としてRaの抵抗を0ΩにするとICが、破壊される
のでRaの抵抗値は、0Ωにしてはいけません。また、Raの抵抗値より
Rbの抵抗値を数倍（Ｍｉｎ1KΩ）にするほうが、よいようです。

狙いHz923Hz
R1(KΩ) R2(KΩ)C(μF)
923.0769231Hz1.441.670.1

発振周波数は、回路図のRa、Rbの値とコンデンサによって決定できます。
　　発振周波数は、下記の式で計算できます。

　　　　　f = 1.44/(Ra + 2Rb)C
　　　　　　ｆ：周波数 Hz
　　　　　　Ra、Rb：抵抗値 Ω
　　　　　　C：コンデンサ容量 C

　　例
　　Ra = 50KΩ、Rb = 200KΩ、C = 0.1μF のときの発振周波数ｆは、

　　　　　ｆ = 1.44/(( 50 × 103 ＋ 2 × 200 × 103)×0.1 × 10-6)
　　　　　　= 32 [Hz]

　　ここで、計算した値は、抵抗とコンデンサの誤差を無視しているので、
実際の発振周波数にも誤差が、あります

水で走る自動車神と悪魔の狭間で...
(電流をパルス状にすることにより空間からエネルギーが流入しているのではないだろうか。空間エネルギーと共振させるため適切な周波数があると思われる。)
Zigouras Engineering, Inc. YouTube
http://www.youtube.com/user/wphuang2005
http://www.youtube.com/user/bornman88

Anti Gravity
水銀　反重力
デーヴィッド・アイク（David Icke）の情報ＵＦＯ・宇宙人

アキノ氏の反重力理論と実験結果の概略

タカツカヒカル　クラブ・ヒーリング・ラボ
他人の病気や災いを飛ばす術

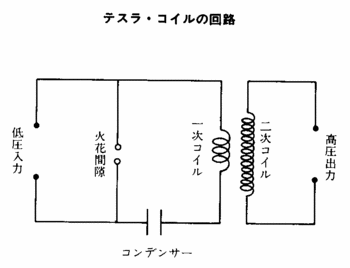

テスラ・コイル
